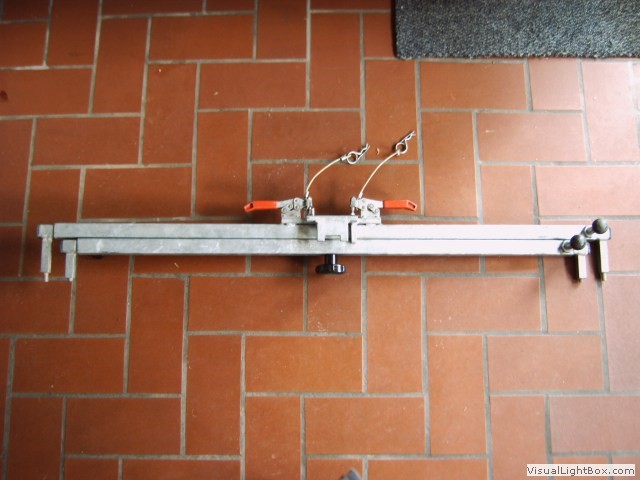

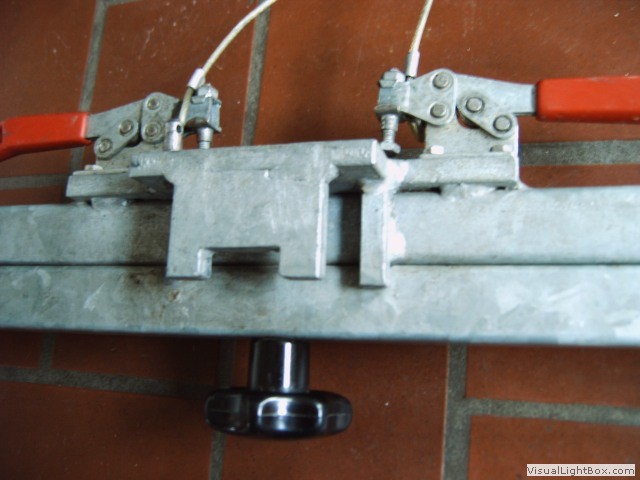

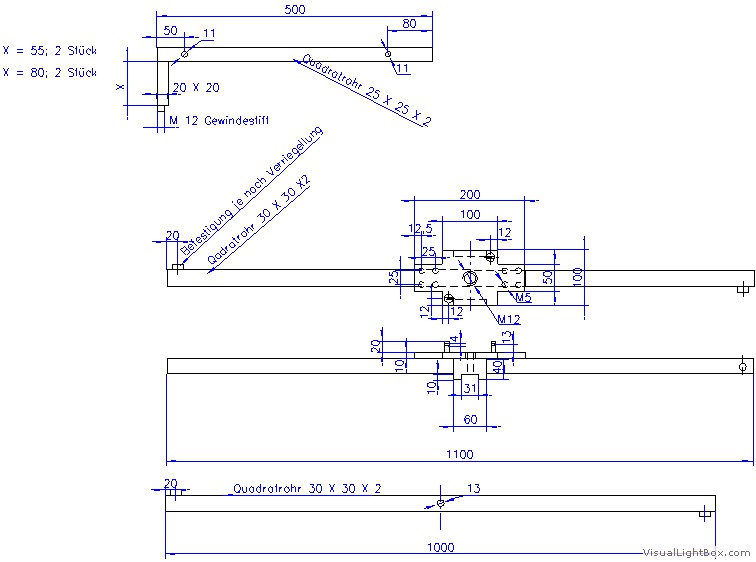

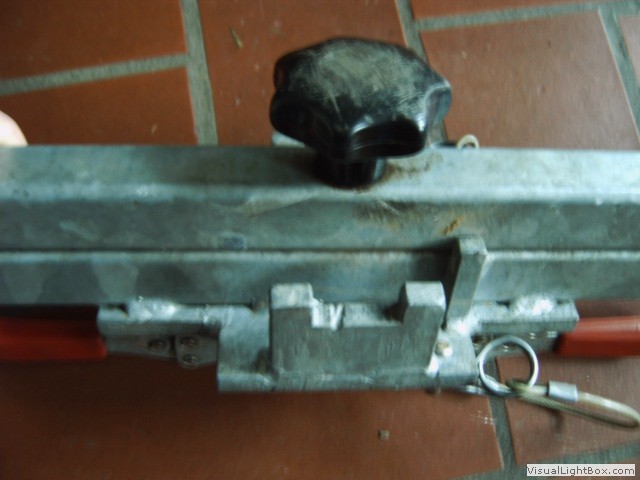

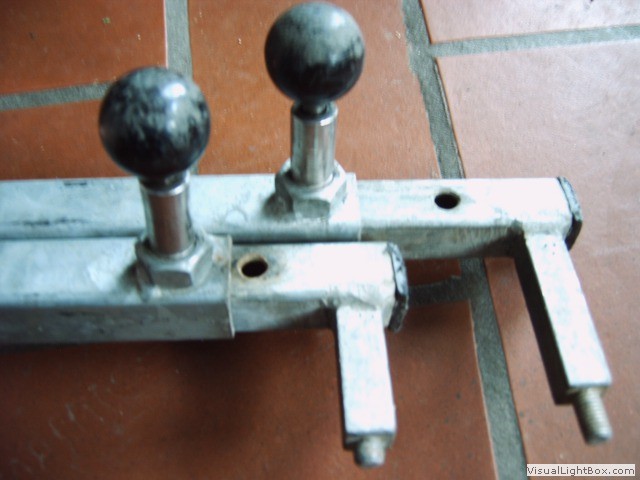

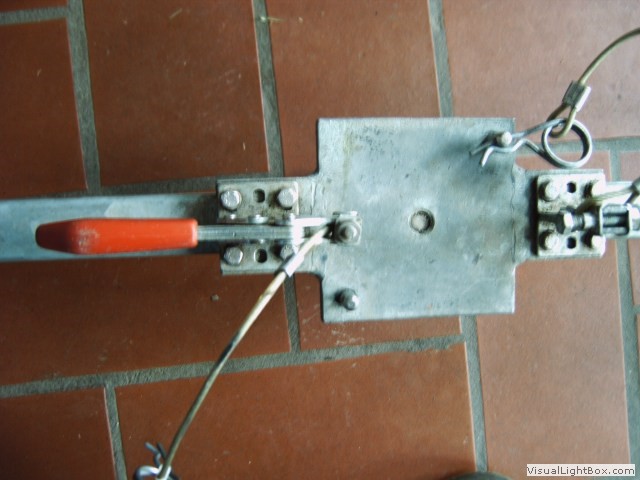

Das Gestell besteht aus einem Quadratrohr 30X30X2. Auf diesem Rohr wird eine Grundplatte aufgeschweißt. Auf diese Platte wird der Löschmonitor mit einer Gegenplatte (100 X 100) aufgesteckt und befestigt. Die Befestigung erfolgt durch zwei Passstifte, welche den Monitor gegen verdrehen sichern. Als weiteres sind auf der Grundplatte zwei “DESTACO” Spannhebel befestigt welche die eigentliche Kemmung erzeugen. In den Passstiften ist je eine 4mm Bohrung durch der ein Federstecker (3,5mm) als zusätzliche Sicherung gesteckt wird. Am Ende des Rohres ist eine M 16 Mutter angeschweißt, welche für die Aufnahme des Verriegellungsbolzens für die Verlängerung dient. Die Verriegellungen wurden selbst hergestellt, welche aber durch Normteile ersetzt werden können, wobei eventuell eine andere Aufnahme angebracht werden muß. Dasselbe gilt für die Destaco- Klemmen. Unter dem Quadratrohr wird ein weiteres Qadratrohr 30 X30 X2 mittig mit einer M12 Schraube befestigt. Die Schraube ist mit einem Sterngriff versehen, für schnelles lösen und anziehen. Das Rohr wird beim aufstellen um 90° gedreht, in die unter der Grundplatte angeschweißten Flacheisen gelegt, welche der Zentrierung dienen und dann mit dem Sterngriff angezogen. In diese beiden Quadratrohre werden dann die Verlängerungen aus 25 X 25 X 2 Quadratrohr geschoben, welche im eingeschobenen und ausgezogenen Zustand Verriegelt werden.An den Verlängerungen werden die Füße aus 20 X 20 Quadratstahl angeschweißt, in diese von unten M12 Gewindestifte eingeschraubt werden. Mit diesen Stiften kann nach der Fertigstellung ein gerader Stand eingestellt werden. Nach der Einstellung werden diese durch verkleben gesichert. Als letztes muß das Gestell dann nur noch verzinkt werden.

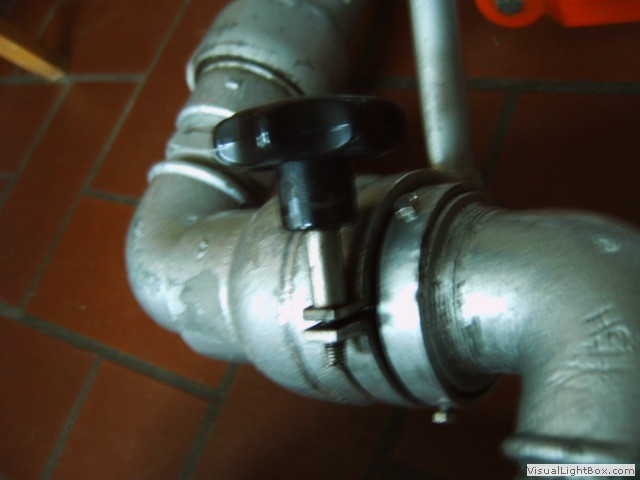

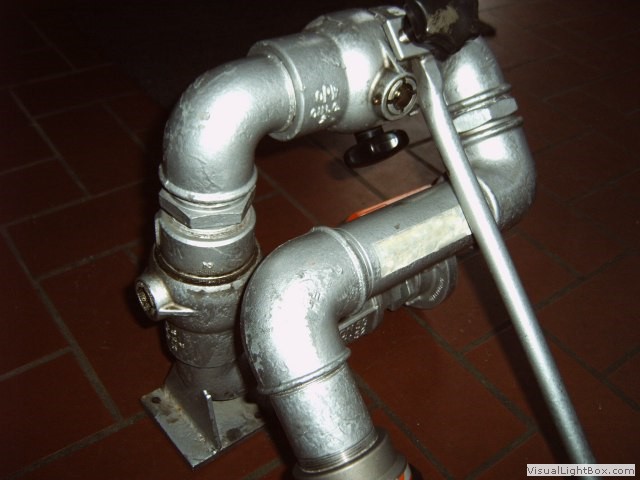

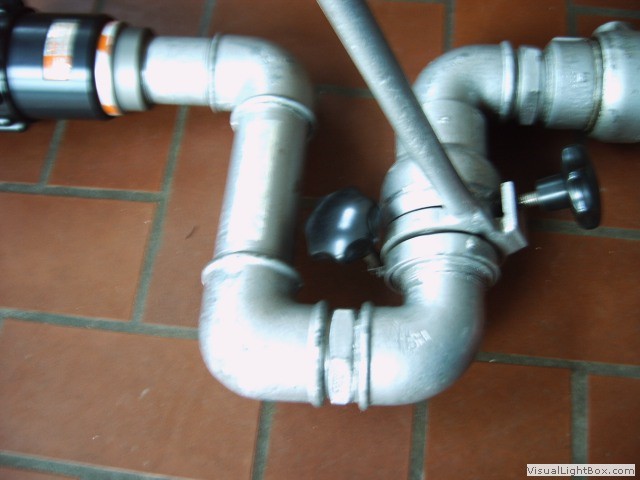

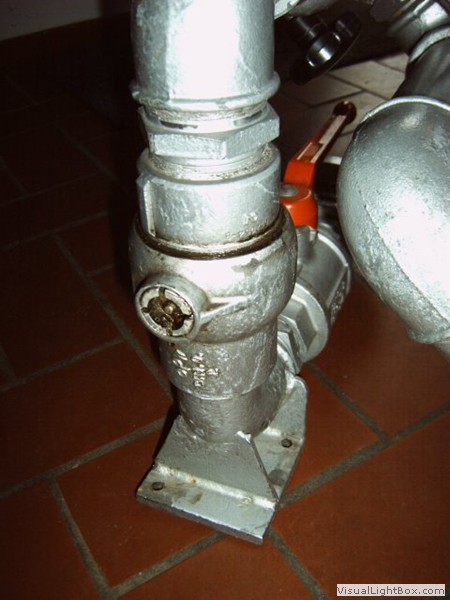

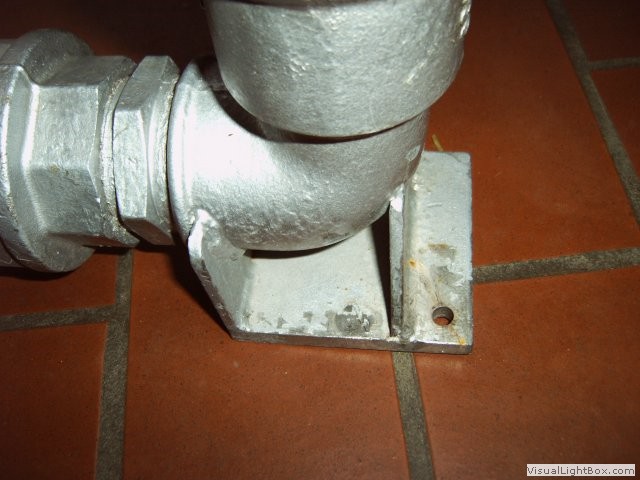

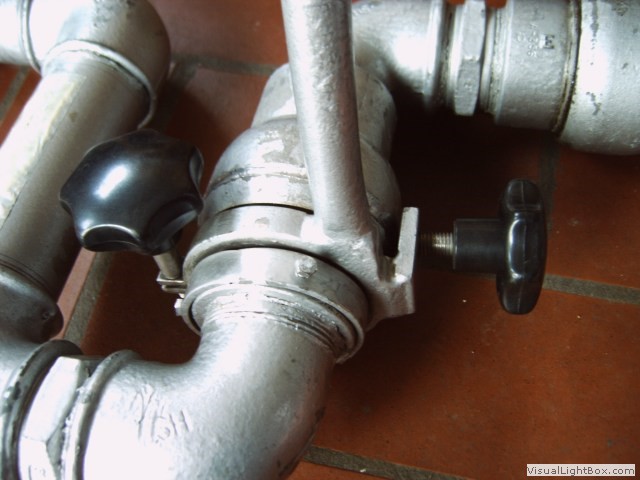

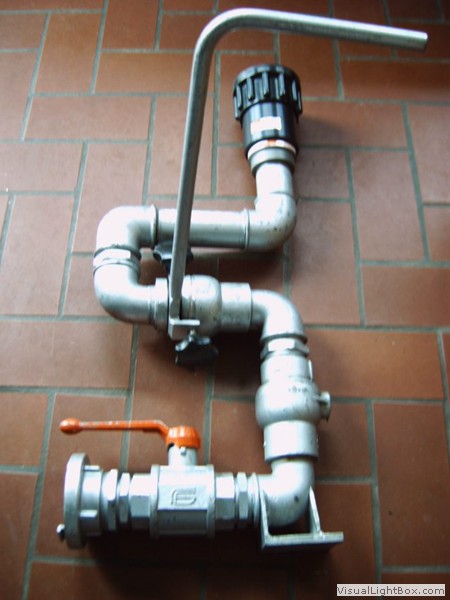

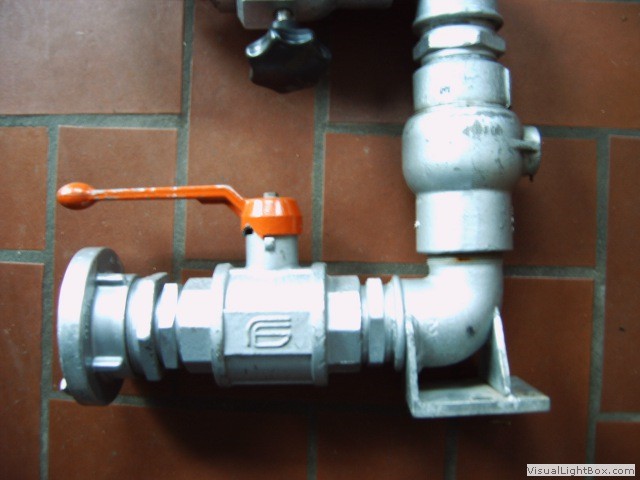

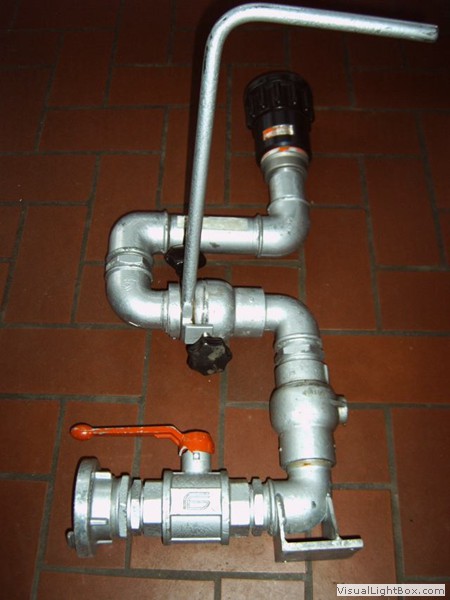

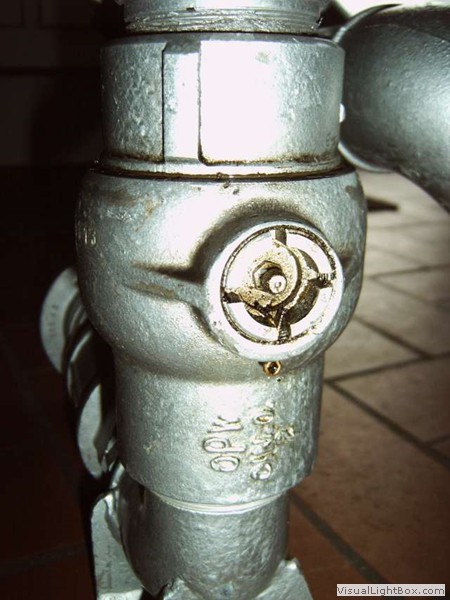

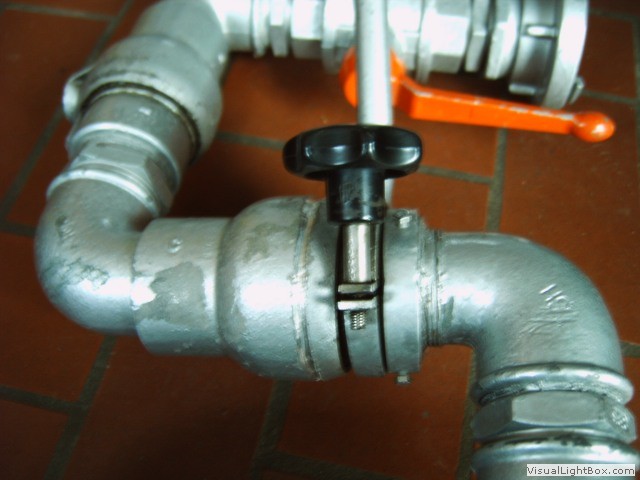

Der Monitor besteht aus einer Grundplatte (100X100X10) die das gleiche Lochbild (Passstifte) hat wie die Grundplatte am Gestell. An dieser Platte ist ein 2” Bogen mit Innen-/Außengewinde mit Hilfe von zwei Stützplatten angeschweißt. Der weitere Aufbau besteht aus Normteilen, Winkel, Doppelnippel, B- Storzkupplung, Kugelhahn, Rohrnippel 100mm, Rohrnippel 180mm. Alles in 2” und verzinkt oder VA. Jetzt kommt das größte Problem, die Drehgelenke. Diese sind von der Firma OPW- Civacon. Wo man diese erwerben kann und was diese kosten kann ich leider nicht sagen, da diese vom Schrott sind. Der Griff ist an den Drehgelenk angepaßt, mit einer Klemmung und einer Feststellschraube versehen und hat eine Länge von 400mm X 200mm. Das Hohlstrahlrohr ist von AWG, MZ 1200 und kostet ca. 200 Euro.
So, und nun viel Spaß beim nachbauen!
|
